Перед началом · прочитайте обязательно

Самая частая ошибка установки — и как её не допустить.

Большинство возвратов по этой лампе — следствие одного и того же: чип сел в отражатель не до конца. Через несколько минут работы он выгорает. Посмотрите, как должно и как не должно быть — это займёт 30 секунд и сэкономит лампу.

неправильная установка лампы ✗  Так — нельзя
Чип за пределами отражателя контакт с металлом, нагар, выгорание
правильная установка лампы ✓  Так — нужно
Чип внутри отражателя в фокусе линзы, контакта нет, ресурс штатный
1
~ 1-я минута
Свет тускнеет
Через 30–60 сек после включения яркость падает — чип перегревается.
2
далее
Свечение уходит в синий
Тёплый белый сменяется холодным синеватым — деградирует люминофор.
3
итог
Нагар на отражателе
Тёмное пятно от контакта с чипом — лампа подлежит замене, гарантия аннулирована.
Подробно в §03 · посадка чипа ↓
Установка ~ 25 минут Уровень: новичок ОК

Установка ламп
mini-lens H4 · RR 2.1

Полное руководство по установке мини-линз qoody с цоколем H4. Прочитайте до конца — посадка LED-чипа в корпус линзы критична для срока службы лампы.

без снятия фары пара / L + R

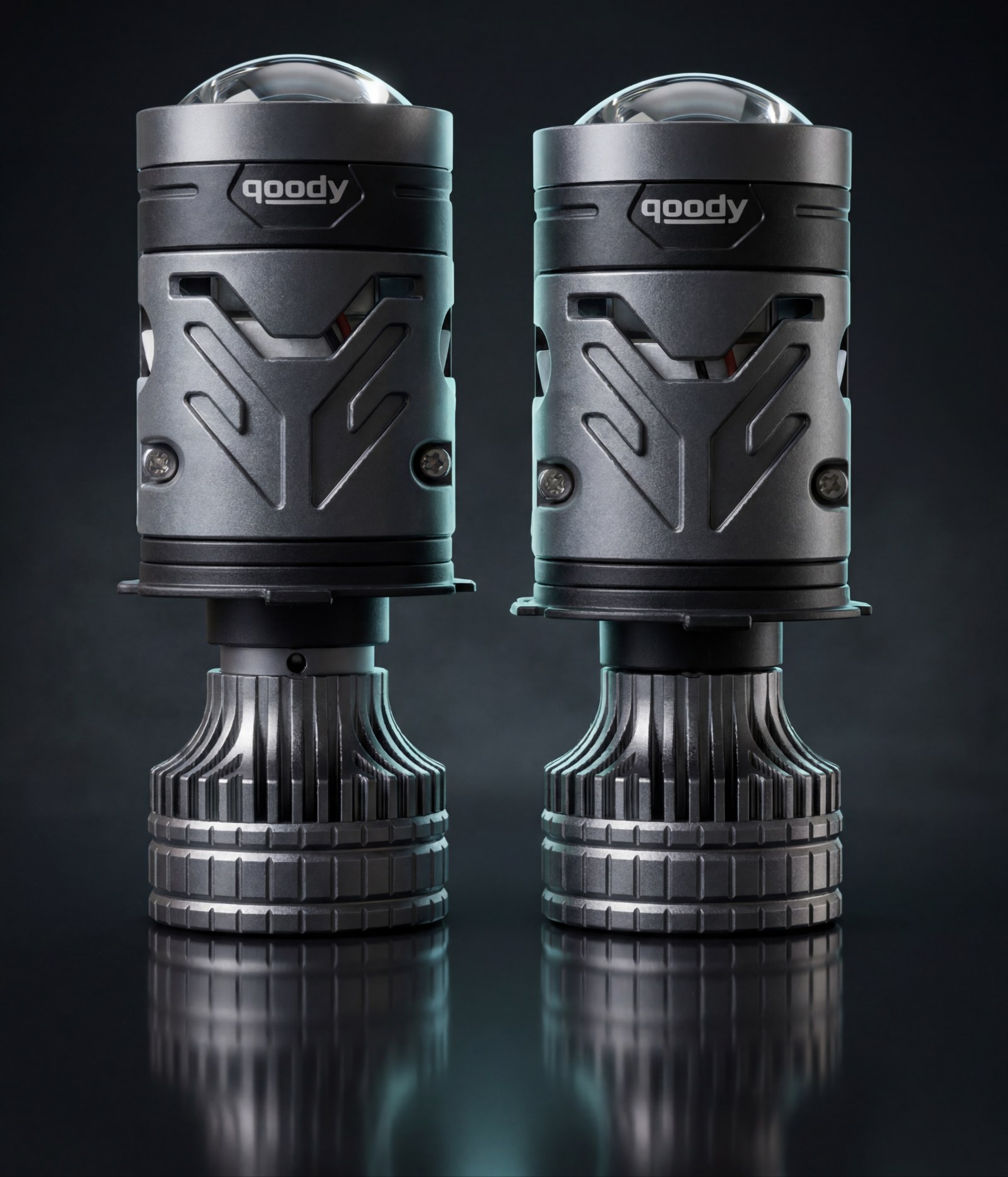

qoody RR 2.1 H4 — пара ламп
FIG 0.1 пара / L + R
01
Подготовка
02
Демонтаж
03 · ключевой
Установка чипа
04
Настройка СТГ
05
Гарантия
Цоколь
H4 / H19
Мощность
160 Вт (пара)
Цв. температура
5500 K
Питание
12–16 В DC
Ресурс*
> 30 000 ч
* при идеальных условиях.
§01 до старта

Комплектация и инструмент

Прежде чем открутить хотя бы один винт — убедитесь, что под рукой всё необходимое. Перчатки обязательны: даже один отпечаток на стекле линзы превращается в горячую точку и медленно её разрушает.

В коробке
Лампа RR 2.1 mini-bi-lens2 ×
Крестовая отвёртка1 ×
Винты креплениякомпл.
Салфетка от пыли1 ×
Гарантийный талон1 ×
Подготовьте сами
Сухая ткань без ворса
Свободные 25 минут — не торопитесь
§02 демонтаж

Снять штатную лампу

Двигатель остановлен, свет выключен — дайте галогену остыть минимум пять минут. Стекло после 10 минут работы — 200 °C, этого хватит для ожога.

STEP/01
Откройте крышку фары
С обратной стороны фары — резиновая или пластиковая крышка. Снимите её аккуратно, по периметру, не дёргая за один край. У разных машин крепление крестовая отвёртка (идёт в комплекте) или защёлки.
STEP/02
Отсоедините разъём питания
Трёхконтактный коннектор H4 снимается лёгким покачиванием. Тяните за корпус разъёма, никогда — за провода. Снимите резиновый пыльник, он пригодится для новой лампы.
Не дёргайте резко — на старых машинах разъём может рассыпаться.
STEP/03
Освободите скобу-фиксатор
Металлическая скоба удерживает лампу в посадочном гнезде. Сожмите её свободный конец и отведите вбок — скоба останется на фаре.
Скоба пригодится для новой лампы. Не теряйте.
STEP/04
Извлеките штатную лампу
Тяните прямо назад, без перекосов. Положите старую лампу в коробку от новой — на случай возврата к штатному свету.
§03 ключевой шаг

Посадка чипа в линзу — главное

Самая частая ошибка установки — лампа села не до конца. Чип остался выше плоскости отражателя, его горячая поверхность касается металла. Через несколько часов работы — нагар на отражателе и потеря яркости.

!
Critical · отказ по гарантии
Чип обязан быть вставлен в корпус линзы до упора. Если он остановился раньше, он касается отражателя → перегрев, выгорание кристалла и нагар. Это не гарантийный случай.
К проверке →

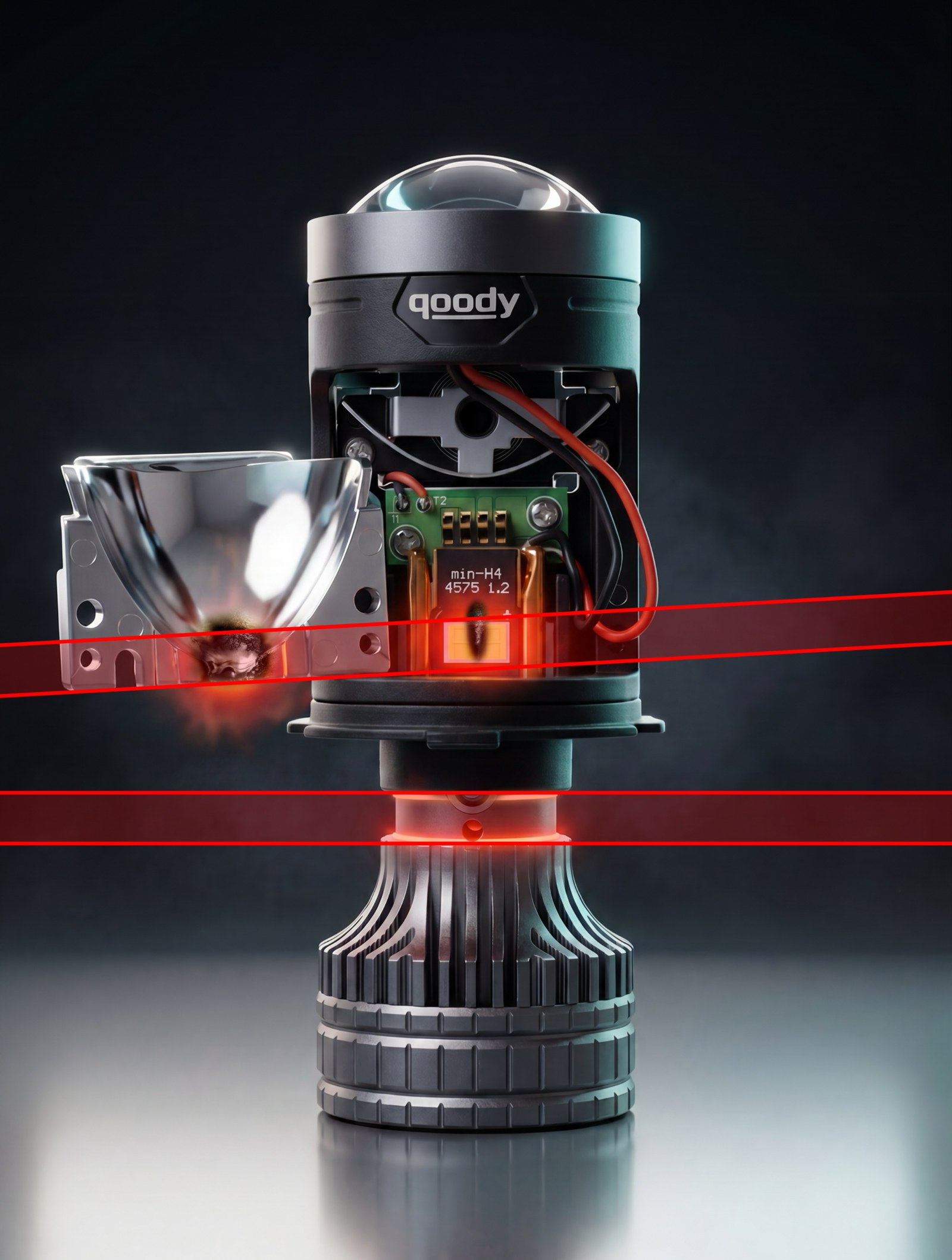

неверная установка — чип выше отражателя ✗  Так — нельзя · FIG 3.A
Чип выше плоскости отражателя

Кристалл выступает над краем отражателя. Светящаяся точка касается металла, начинается термический контакт — отражатель покрывается нагаром, яркость падает за 50–200 часов работы.

Результат: лампа умирает, отражатель в нагаре, гарантия аннулирована.

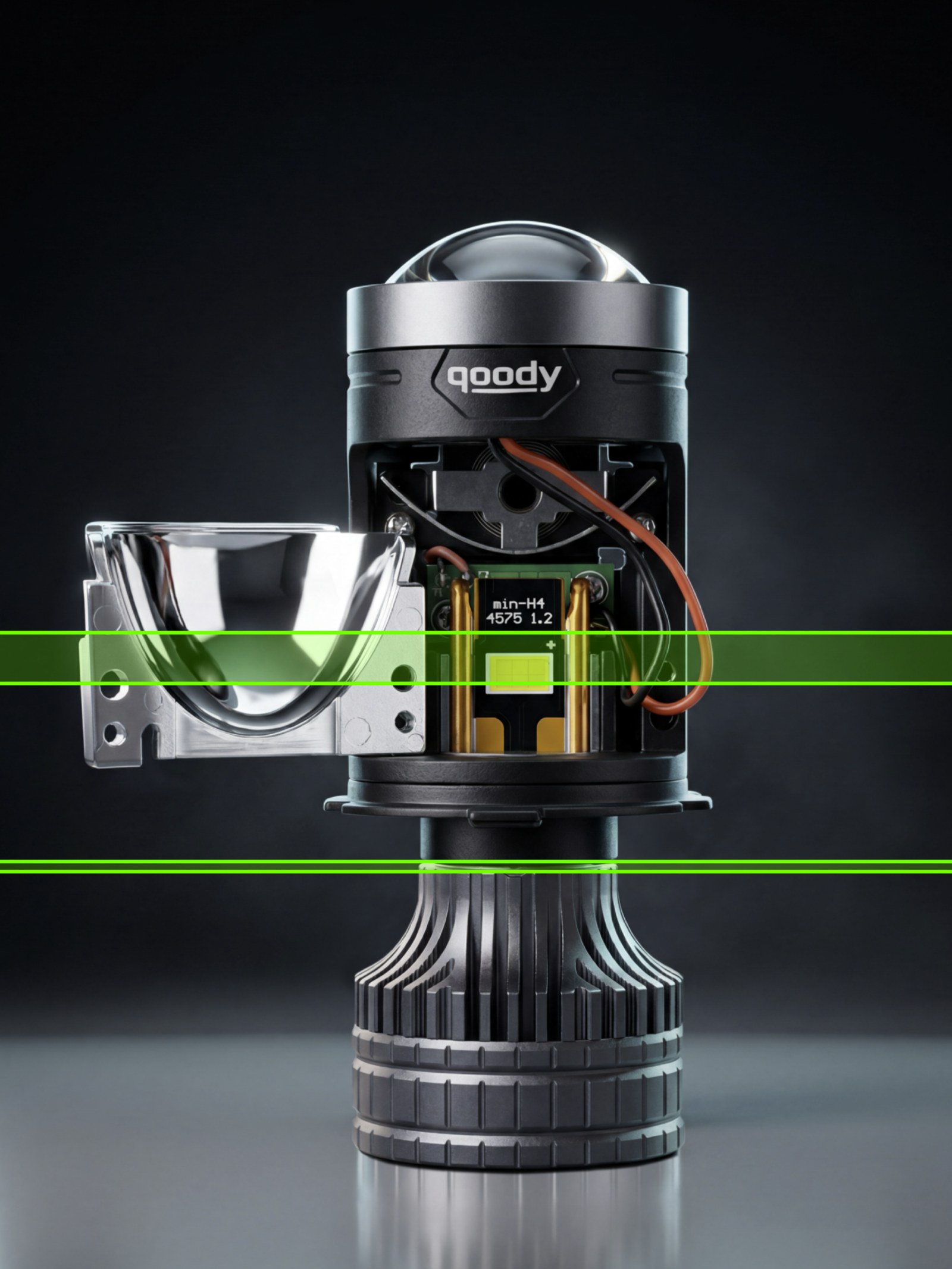

верная установка — чип заподлицо с отражателем ✓  Так — нужно · FIG 3.B
Чип заподлицо с отражателем

Плоскость LED-кристалла совпадает с плоскостью отражателя — это и есть фокус линзы. Контакта с металлом нет, светотеневая граница чистая, ресурс — заявленный.

Результат: заявленные 30 000+ часов и максимальная яркость.
Как проверить визуально · вид сверху
Чип за пределами отражателя — кромка кристалла выходит за изогнутый край. Контакт с металлом, нагар, выгорание.
Чип внутри отражателя — кристалл полностью в чаше, в фокусе линзы. Контакта с металлом нет.
На фото выше — то же самое. Зелёные линии (FIG 3.B) подтверждают, что чип сидит внутри отражателя. На красном кадре (FIG 3.A) чип смещён за край — видно прогоревшее пятно на отражающей поверхности.
STEP/05
этап 1 — линза
Вставьте линзу в посадочное гнездо и зафиксируйте скобой
Цоколь H4 ключёванный — линза встаёт только в одном положении. Если идёт с усилием, остановитесь и проверьте совпадение паза. Когда линза села правильно, слышен лёгкий щелчок защёлки. Линза устанавливается отдельно от чипа — сначала корпус линзы в гнездо, затем фиксируется скобой от штатной лампы.
Правильная посадка ощущается «до конца», без зазора.

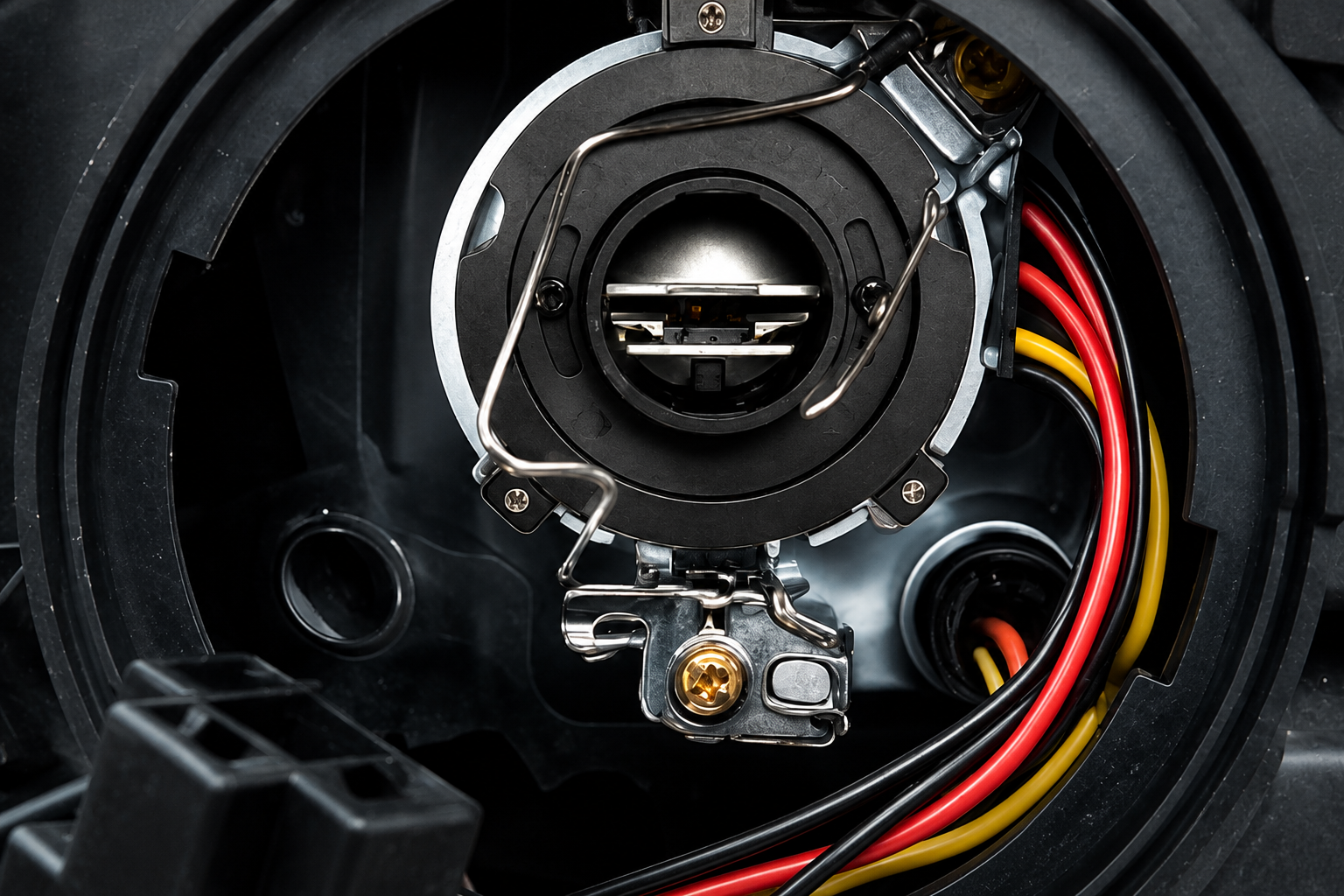

Линза qoody установлена в гнездо, скоба-фиксатор удерживает корпус
FIG 3.5 · линза установлена, скоба фиксирует корпус
STEP/06
этап 2 — пыльник
Установите пыльник фары
Резиновый или пластиковый пыльник должен сесть герметично — иначе внутрь фары попадёт влага. Если штатный пыльник мешает установке чипа — подрежьте его по центру отверстия канцелярским ножом либо замените на увеличенный (продаются под bi-LED установки).

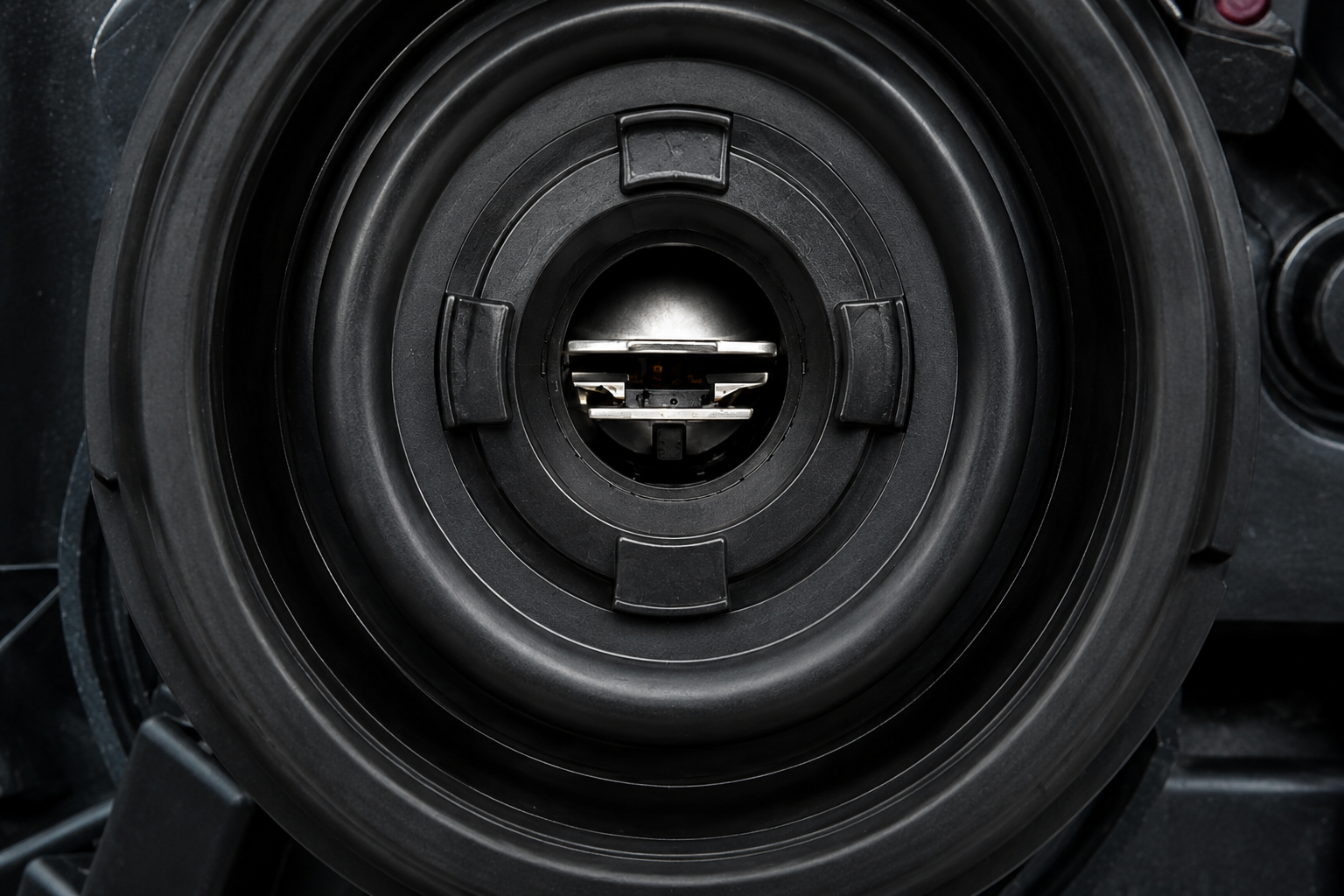

Пыльник фары установлен — виден корпус линзы по центру
FIG 3.6 · пыльник установлен, корпус линзы виден через центральное отверстие
STEP/07
этап 3 — чип · критично
Вставьте чип в линзу до щелчка
Чип (электронный блок с радиатором) вставляется в посадочное гнездо линзы после установки пыльника. Доводите чип до упора, должен быть отчётливый щелчок защёлки. Радиатор охлаждения остаётся снаружи и обеспечивает теплоотвод.
Перед включением убедитесь, что чип вставлен до конца. Если чип не сел до упора и его светящаяся поверхность касается отражателя — он сгорит за вечер. Это не гарантийный случай.
Все регулировки и извлечения чипа — строго на выключенных лампах. Извлечение чипа под напряжением гарантированно убивает кристалл.

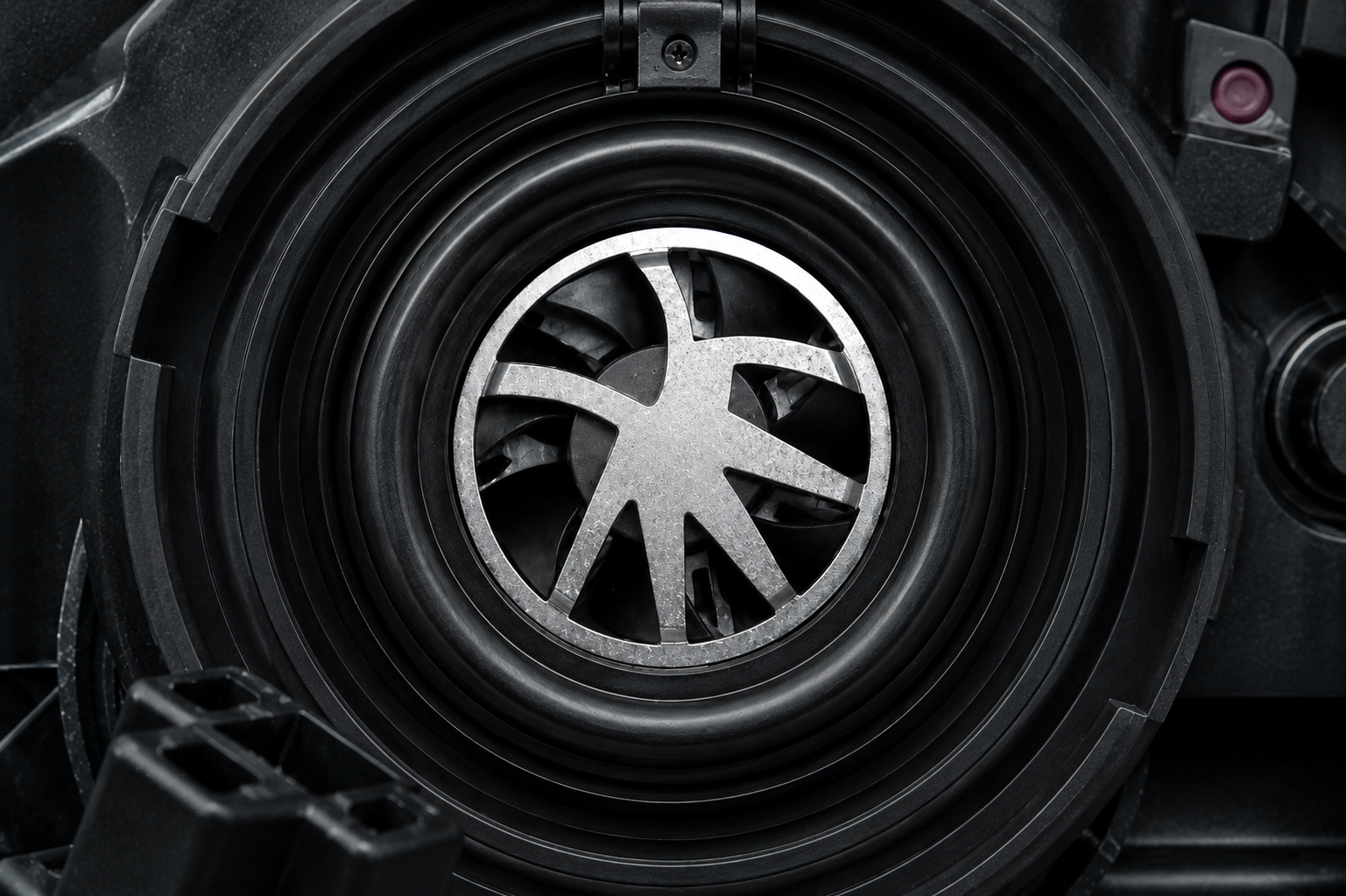

Чип qoody установлен — виден радиатор охлаждения с обратной стороны фары
FIG 3.7 · чип установлен, радиатор охлаждения снаружи
STEP/08
Подключите разъём питания
Защёлкните трёхконтактный разъём H4. Полярность определяется ключом цоколя — перепутать невозможно.
§04 настройка

Регулировка светотеневой границы

Хорошо собранная линза светит чётким горизонтом со ступенькой вправо. Это рисунок ближнего света по правилам ECE — освещает обочину, не слепит встречный поток.

STEP/09
5 метров до ровной стены
Машина строго перпендикулярно стене. Ровная площадка, давление в шинах в норме, бак заполнен наполовину, водитель за рулём.
STEP/10
Отметьте уровень фар
Высота центра фары от земли = H. На стене проведите горизонталь на 5–7 см ниже H — по ней должна пройти светотеневая граница ближнего света.
Маркер легко стирается с гладких стен ластиком или влажной тряпкой.
STEP/11
Регулируйте по ¼ оборота
Вертикальный винт фары поднимает/опускает границу, горизонтальный — сдвигает влево/вправо. Никогда не крутите сразу на полный оборот: проверяйте результат после каждой подстройки.
Правильный рисунок СТГ

Слева — ровная горизонталь, справа — ступенька вверх. Если граница размыта или плывёт, вернитесь к §03 и проверьте посадку чипа.

§05 гарантия

Гарантия и поддержка

Если что-то пошло не так — пишите. Отвечаем ежедневно, помогаем разобраться даже по фото с телефона.

12месяцев
Гарантийный срок с даты продажи. Сохраните чек и упаковку.
14дней
Возврат без следов установки, в полной комплектации.
24/7
support.qoody.ru  ·  Telegram @qoody_bot
Не покрывается гарантией: механические повреждения, самостоятельная разборка корпуса, эксплуатация при неверной полярности, установка с нарушением §03 (чип не утоплен в линзу до упора).
